model untuk data warehouse

Model Dimensional

Model dimensional merupakan rancangan logikal yang bertujuan untuk menampilkan data dalam bentuk standar dan intuitif yang memperbolehkan akses dengan performa yang tinggi.

Model dimensional menggunakan konsep model hubungan antar entity (ER) dengan beberapa batasan yang penting. Setiap model dimensi terdiri dari sebuah tabel dengan sebuah komposit primary key, disebut dengan table fakta, dan satu set table yang lebih kecil disebut table dimensi. Setiap table dimensi memiliki sebuah simple primary key yang merespon tepat pada satu komponen primary key pada tabel fakta. Dengan kata lain primary key pada table fakta terdiri dari dua atau lebih foreign key. Struktur karakteristik ini disebut dengan skema bintang atau join bintang.

Fitur terpenting dalam model dimensional ini adalah semua natural keys diganti dengan kunci pengganti(surrogate keys). Maksudnya yaitu setiap kali join antar table fakta dengan table dimensi selalu didasari kunci pengganti. Kegunaan dari kunci pengganti adalah memperbolehkan data pada data warehouse untuk memiliki beberapa kebebasan dalam penggunaan data, tidak seperti halnya yang diproduksi oleh sistem OLTP.

Sebuah sistem OLTP memerlukan normalisasi untuk mengurangi redudansi, validasi untuk input data, mendukung volume yang besar dari transaksi yang bergerak sangat cepat. Model OLTP sering terlihat seperti jaring laba-laba yang terdiri atas ratusan bahkan ribuan tabel sehingga sulit untuk dimengerti.

Sebaliknya, dimension model yang sering digunakan pada data warehouse adalah skema bintang atau snowflake yang mudah dimengerti dan sesuai dengan kebutuhan bisnis, mendukung query sederhana dan menyediakan performa query yang superior dengan meminimalisasi tabel-tabel join. Berikut contoh perbandingan diagram antara model data OLTP dengan dimension table data warehouse :

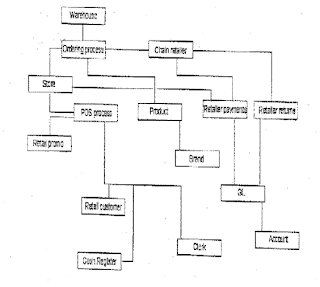

model Data OLTP

 Dimension Model

Schema Bintang

Skema bintang merupakan struktuk logikal yang memiliki tabel fakta yang terdiri atas data faktual ditengahnya, dan dikelilingi oleh tabel-tabel dimensi yang berisi referensi data.

Jenis-jenis Skema Bintang

1. Skema bintang sederhana

Dalam skema ini, setiap table harus memiliki primary key yang terdiri dari satu kolom atau lebih.

Primary key dari table fakta terdiri dari satu atau lebih foreign key.Foreign key merupakan primary key pada table lain.

2. Skema bintang dengan banyak table fakta

Skema bintang juga bisa terdiri dari satu atau lebih table fakta. Dikarenakan karena table fakta tersebut ada banyak, misalnya disamping penjualan terdapat table fakta forecasting dan result. Walaupun terdapat lebih dari satu table fakta, mereka tetap menggunakan table dimensi bersama-sama.

Adapun ketentuan dalam pembacaan skema bintang adalah :

Ø Bagian yang ada di bawah judul tabel merupakan kolom-kolom tabel tersebut

Ø Primary key dan Foreign key diberi kotak

Ø Primary key diarsir sedang Foreign key yang bukan primary tidak

Ø Foreign key yang berhubungan ditunjukkan dengan garis yang menghubungkan tabel.

Kolom yang bukan kunci disebut kolom data pada table fakta dan atribut pada table dimensi

Snowflake Schema

Merupakan varian dari skema bintang dimana table-table dimensi tidak terdapat data yang di denormalisasi. Dengan kata lain satu atau lebih table dimensi tidak bergabung secara langsung kepada table fakta tapi pada table dimensi lainnya. Sebagai contoh, sebuah dimensi yang mendeskripsikan produk dapat dipisahkan menjadi tiga table (snowflaked) seperti contoh dibawah ini :

Snowflake Schemes

Star atau Snowflake

Keduanya merupakan model-model dimensional, perbedaannya terletak pada implementasi fisikal. Skema snowflake memberi kemudahan pada perawatan dimensi, dikarenakan strukturnya yang lebih normalisasi. Sedangkan skema bintang lebih efisien serta sederhana dalam membuat query dan mudah diakses secara langsung oleh pengguna.

Adapun starflake merupakan gabungan diantara keduanya. Keuntungan menggunakan masing-masing model tersebut dalam data warehouse antara lain :

• Efisien dalam hal mengakses data
• Dapat beradaptasi terhadap kebutuhan-kebutuhan user
• Bersifat fleksibel terhadap perubahan yang terjadi khususnya perubahan yang mengarah pada perkembangan
• Memiliki kemampuan dalam memodelkan situasi bisnis secara umum
• Meskipun skema yang dihasilkan sangat kompleks, tetapi pemrosesan query dapat diperkirakan, hal ini dikarenakan pada level terendah, setiap table fakta harus di query secara independen.

Daftar Pustaka
Conolly,Thomas dan Begg Carolyn(2002). Database systems – A Practical Approach to Design, Implementation and Management, edisi-3. Addison Wesley Longman.Inc., USA

Fatansyah(2002). Buku Teks Ilmu Komputer – Basis Data, cetakan-4. Informatika

Inmon, W.H.(2002). Building the Data Warehouse,edisi-3. Wiley Computer Publishing.

Kimball,R.,Merz, R (1998). The Data Warehouse Lifecycle Toolkit. Expert Methods for Designing, Developing and Deploying Data Warehouses. Wiley Computer Publishing, Canada.
